Hypertronics四屏蔽同轴/双屏蔽同轴微型连接器
发布时间:2021-05-12 17:15:50 浏览:1451

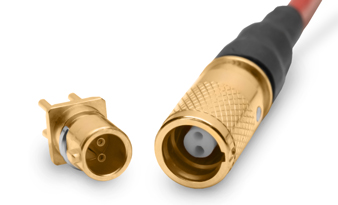

Hypertronics微型四屏蔽同轴连接器始终保持整个连接器对的信号屏蔽阻抗(在四芯屏蔽使用中大于每秒1Gbit),并提供螺纹版本,包含直通和直角电缆安装使用,和PCB安装使用配置.
Hypertronics微型双屏蔽同轴系列配备小型阻抗匹配连接器,可提供可控阻抗和紧密间隔的PCB焊盘间隔。这些连接器选用带NDL、SMA和微型D尺寸外壳的真正差分双屏蔽同轴封装;Hypertronics NDL微型双屏蔽同轴系列有螺纹和快速断开型,直径比SMA同轴连接器小25%。快速断开型的最大直径为0.250英寸,螺纹型的六角连接螺母为0.250英寸。
深圳市开云电竞创展科技有限公司,授权代理销售Hypertronics连接器产品,欢迎咨询。
详情了解Hypertronics请点击:/brand/75.html
或联系我们的销售工程师:0755-83642657 QQ: 2295048674
机械和环境规范
罩壳型式 | -65°C至+ 125°C |
耐久性 | 插拔次数最低500次 |
耦合螺母 | 最低值2.3英寸磅 |
啮合/ | 最大值3磅/3到5磅 |
耐蚀性 | MIL-STD-202方法101 |
抗冲击性 | MIL-STD-202方法213br />测试条件B |
抗震性 | MIL-STD-202方法204 |
耐热冲击性 | MIL-STD-202方法107 |
材质与终饰
罩壳与内部触头 | 符合ASTM-B16的黄铜,UNS C36000合金 |
绝缘子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
连接器插头/ | 符合ASTM-B211/221的6061-T6铝材 |
垫片/密封件 | 硅酮橡胶,符合A-A-59588 |
电气
触头额定电流 | 最大3.0安培 |
DWV | 最大250 VDC |
绝缘电阻 | 在直流200 V下最低为5000兆欧姆 |
带宽 | 高达3千兆赫。 |
数据速率 | 每秒超过1 Gbit |
差分对线缆阻抗 | 150 欧姆 + 15 欧姆 |
信号到屏蔽线缆的阻抗 | 75 欧姆 + 10 欧姆 |
