TI 德州仪器TPSM5D1806降压模块（集成电感器）

发布时间：2022-05-25 17:05:54     浏览：1063

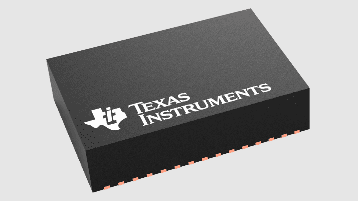

TI 德州仪器TPSM5D1806双6A输出电源模块是款高度集成、灵活的DC/DC电源，选用8mm×5.5mm×1.8mm QFN封装。输入电压范围为4.5V至15V，因此它能够转换具备宽电压范围和标准5V和12V电压轨的中间母线。两个6A输出能够为两个单独的电源轨单独配置，也可以组合成一个两相12A输出。

TPSM5D1806降压模块（集成电感）具备优异的封装布局，51针QFN低厚度封装可以提高热性能。封装的所有信号引脚分布在外围。TPSM5D1806下有一些大型散热片，能够在制造过程中实现简单的布局和容易的加工；集成电源设计消除了设计过程中的回路补偿和磁性元件选择。TPSM5D1806为每个输出提供独立的启用控制和电源正常信号。开关频率和相位偏移可以使用引脚带进行配置。TPSM5D1806还提供过电流和热关机保护。


特征

?独立性双路6A输出

?串行单路12A输出

?输出电压范围：0.5V至5.5V

?0.5V，温度范围内的电压基准精度为±1%

?具备相位延迟的频率同步

?对于每个输出的独立性使能和电源正常标识功能

?启动至预偏置输出

?UV和OV电源正常输出

?可选电源开关频率选项：500kHz、1.0MHz、1.5MHz和2.0MHz

?满足EN55011辐射EMI限值

?工作结温范围：–40°C至+125°C

?工作环境温度范围：-40°C至+105°C

?8mm×5.5mm×1.8mm标准QFN封装

?采用TPSM5D1806并借助WEBENCH?Power Designer创建定制设计方案

应用

?半导体检测和仪器仪表

?医疗成像

?企业交换和储存应用

?有线网络（光纤传输）

?数据通信模块（光学模块）

深圳市开云电竞创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。

详情了解TI德州仪器请点击：/brand/57.html

上一篇: Safran APIRS -最有效的姿态和航向参考系统

下一篇: Bird 射频100W射频终端

推荐资讯

  • Vishay TSMP97000红外接收器模块
    Vishay TSMP97000红外接收器模块 2024-02-01 13:54:24

    Vishay TSMP97000/TSMP95000/TSMP98000/TSMP96000是一种小型传感器，用于接收红外遥控系统的调制信号。TSMP97000具有高灵敏度和快速的响应速度，能够接收和解码来自红外遥控器等设备发送的红外信号。它采用了PIN photodiode和低噪声贴片放大器的组合，能够在广泛的频率范围内接收多种红外协议的信号。

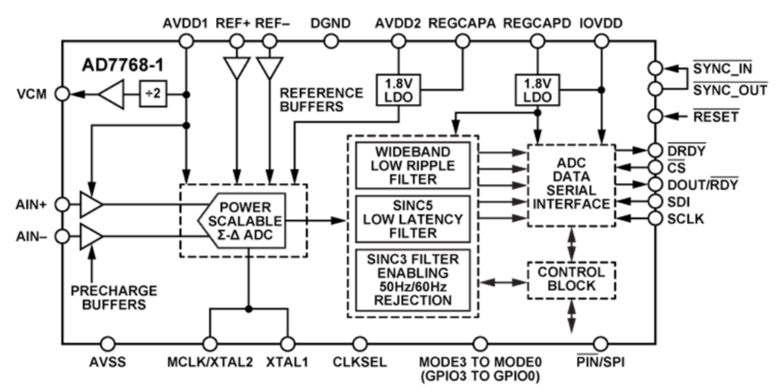

  • AD7768-1模数转换器ADI
