DEI线路接收器DEI1049

发布时间:2022-08-12 17:11:49     浏览:1970

DEI1049是个BiCMOS元器件,包括八个差分线路接收器。每个接收通道将输入的ARINC429数据总线信号(三电平RZ双极差分调制)转换成一对TTL/CMOS逻辑性输出。每个通道单独运转,并满足ARINC429数字信息传输标准化的要求。

DEI1049可以在高噪声条件下作业。接收输入在+/-20V共模电压范围,接收器提供超出2V的迟滞。优化电路速率以操纵高频率瞬态。DEI1049设备为内嵌系统测试提供逻辑性电平测试输入。它们强制性所有8个接收器的输出实现规定的01null模式。

当设备处在TEST模式时,ARINC输入被忽视。

DEI1049有个操纵所有8个通道的测试端口。DEI1049等同于DEI1046A产品,但40kω输入电阻被清除,因此设备将选用外部40kω电阻作业。DEI1049ARINC输入需要通过40kω串联电阻连接到ARINC总线才能正常运作。外部电阻在IC受损的情形下提供故障隔离,否则可能使ARINC信号过载。ARINC输入集成了片上防雷,通过在输入处选用高值电阻来减少红外加热。该电阻器具有绝缘介质,以承受电压瞬变。该输入可以承受照明瞬态高达并包括DO1603管脚注入水准。通过在输入端和地面之间添加外部瞬态电压操纵(TVS)设备,能够实现更高的电平。40kω电阻限制浪涌电流,从而最大限度的减少功率需求和屏幕尺寸。ARINC输入可承受115Vac飞机电源意外短路而不受损。


特征

八路ARINC429TTL/CMOS逻辑线接收器

选用+5V±10%3.3V±10%单电源供电

在高噪声环境中运行

输入公共电压范围:±20V

最少2V输入迟滞

DEI1049在输入端选用外部40kΩ电阻器运转

超出3级的防雷保护

误隔离

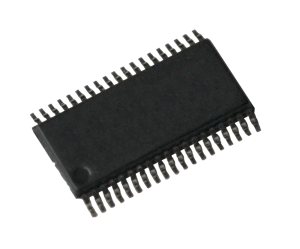

封装:38LTSSOP4.4mm主体

可承受输入端意外短路至115Vac

特性

温度范围:-55°C-85°C

产品封装类型:38TSSOPG

频道:8

供电范围:3.35

霍尔特外部参考:HI-8448-10

封装描述:38Pin Plastic Thin Shrink Small Outline Package

封装类型:表面贴装

JEDEC:MO-153-BD-1

DEI公司是美国专注航空应用的IC厂商,主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市开云电竞创展科技有限公司,优势提供DEI高端芯片订购渠道,部分准备有现货库存。

详情了解DEI请点击:http?/public/brand/53.html



Part #

Temp Range

Product Package Type

DEI1049-TES-G

-55°C - 85°C

38 TSSOP G

DEI1049-TMS-G

-55°C - 125°C

38 TSSOP G
