HOLTIC线路驱动器HI-8597

发布时间:2022-09-06 17:04:05     浏览:1854

HOLTICHI-8597是个3.3V单电源ARINC429线路驱动器内嵌防雷保护。内部防雷电路允许满足RTCA/DO-160G22节第3级管脚导入测试波型组A(34)B(35A),和Z(35B),不能使用任何外部部件,行业第一。

HI-8597每个输出端的内部37.5欧姆电阻能够相互连接到ARINC429总线。此外,HI-8597包括一个双极电压倍增器,使其能够从+3.3V电源供电,仅使用四个外部电容器。

HI-8597的其它功能包括高阻抗输出(三态),当两个数据输入都是高的,允许多个线路驱动器传送到一个公共总线。总线管脚内嵌8kVESD输入保护(HBM),其他任何管脚都具有6kV性能。所有逻辑输入兼容5V3.3V

HI-8597线路驱动器主要用于逻辑信号需要转换成ARINC429电平的情况,如使用FPGAHI-3586 ARINC429协议IC。单电源操作和内部防雷电路节省大量电路板空间,使HI-8597成为现阶段市场上最紧凑和性价比高的ARINC429线路驱动器HI-8597主要用于工业温度范围-40°C~+85°C,或拓展温度范围-55°C~+125°C。提供可选的老旧化超过一个拓展的温度范围。


特征

内部防雷电路允许满足RTCA/DO-160G22节第3级管脚导入测试波型组A34)、组B35A)和组Z35B)。

+3.3V单电源供电

板上产生的所有ARINC429电压电平

ARINC429输出具备优异的短路性能(±50V持续1秒)

数字可选择上升和下降时间

三态输出

37.5欧姆输出电阻允许相互连接到ARINC429总线

总线管脚内嵌8,000V最低ESD保护

5V3.3V逻辑电平兼容模式

提供无铅/满足RoHS标准的选项

工业和拓展温度范围

老旧化可用

应用

航电数据通讯

CMOS/TTLARINC电平转换

CMOS/TTLRZNRZ电平转换

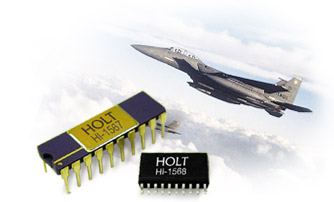

HOLTIC公司位于美国加利福尼亚州,是航空航天行业集成电路的主要供应商。20多年来,HOLTIC一直为世界各地的商业和军事用户生产数据总线和显示驱动芯片产品。从F-16A-350HOLTIC是飞行控制、导航、发动机管理、通信、安全设备和飞行娱乐系统的核心。

深圳市开云电竞创展科技有限公司,持续提供HOLT IC订货渠道,部分型号备有现货库存,欢迎咨询。

详情了解HOLT IC请点击:http /public/brand/55.html



Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-8597PSIF

16 Pin Plastic ESOIC - WB

-40°C to +85°C

I

1

Yes

HI-8597PSTF

16 Pin Plastic ESOIC - WB

-55°C to +125°C

T

1

Yes

HI-8597PSMF

16 Pin Plastic ESOIC - WB

-55°C to +125°C

M

1

Yes


推荐资讯

  • Microsemi 2N6782 N沟道MOSFET场效应晶体管
    Microsemi 2N6782 N沟道MOSFET场效应晶体管 2025-05-08 09:04:36

    Microsemi 2N6782是一款N沟道MOSFET,具有100V漏源电压(Vds)和±20V栅源电压(Vgs)的耐压能力,在25°C时连续漏极电流达3.5A(100°C时为2.25A),最大功耗15W。其导通电阻低至0.6Ω(Vgs=10V时),工作温度范围-55°C至+150°C,具备100V漏源击穿电压和2-4V的栅极阈值电压。动态特性方面,栅极电荷8.1-40nC,开关延迟15-45ns,适用于高频开关场景。该器件特别适合电源管理、电机驱动及逆变器等需要高压大电流处理的电子系统,兼具高效能和快速响应特性。

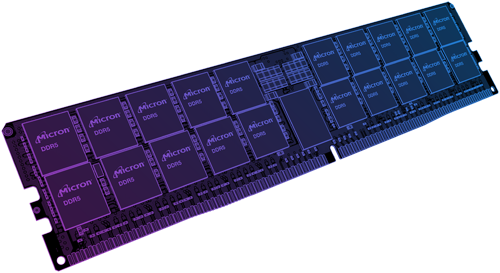

  • MICRON DDR5 SDRAM
