Hypertronics波导绝缘子和环形器

发布时间:2023-01-13 16:57:07     浏览:1080

Hypertronics提供标准结和差动四端口绝缘子和循环器,广泛应用于商业海上雷达,空中交通管制,飞行卫星通信和空间通信。Hypertronics最大的绝缘体(2200公斤)是为空中交通管制系统制造和供应的,目前用于SCOT NATS雷达系统,用于监视跨大西洋飞行路径。

Hypertronics公司提供的最强大的绝缘体(750W CW)被用于JET聚变实验,最远的设备,最近一次统计是数十亿公里,仍然在卡西尼行星探测器上绕土星运行。

设备和设计的选择和权衡取决于大量的交叉因素,绝缘子和环行器的最佳解决方案是由这些因素的使用决定的。

Hypertronics已经在整个27-31 GHz工作频段提供了广泛的空间应用认证产品。Hypertronics优化了低插入损耗和简单的机械集成,产品范围包括WR28Wr34混合耦合器,端子,2.9mm适配器,绝缘体和循环器。所有绝缘子都具有标准6w负载,绝缘子和循环器可与标准或定制法兰类型的任何组合提供WR28WR34孔径。

适用于空间应用的波导绝缘体和循环器是Hypertronics能力的核心。在空间应用中对波导器件的需求逐年增加,对越来越严格的电气规范和更大的平均功率的需求也在逐年增加。这些趋势,加上不断增加的操作频率和带宽,催生了一个稳定的产品开发、改进和技术创新周期。

应用

商业海事雷达

空中交通管控

机载卫星通讯

空间电信

深圳市开云电竞创展科技有限公司授权代理销售Hypertronics连接器产品, Hypertronics连接器面向高可靠性市场,以其独有的Hypertac双曲面连接专利技术,为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务,欢迎咨询。

详情了解Hypertronics请点击:/brand/75.html

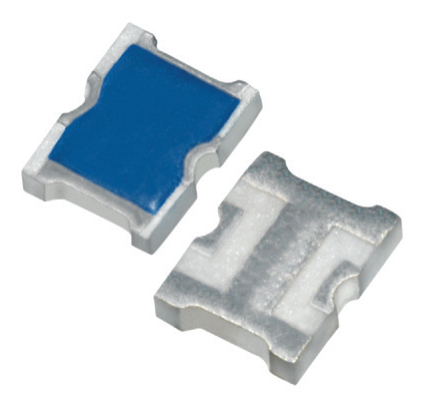

Hypertronics (11).jpg



Operating Band [GHz]

Insertion Loss [dB max]

Return Loss [dB min]

Isolation Loss [dB min]

Notes


WR19

47.0 to 52.0

0.2

23

23

Low Power

WR22

44.0 to 46.0

0.15

23

23

Low Power

WR28

27.0 to 31.0

0.15

23

23

Any combination of WR28 & 34

WR34

27.0 to 31.0

0.15

23

23

Low Power


WR42

18.0 to 22.0

0.2

23

23

Any combination of WR42 & 51


WR51

18.0 to 22.0

0.15

23

23

High and Low power designs


WR62

17.3 to 18.4

0.15

23

23

Low Power


WR75

10.7 to 12.8

0.15

23

23

High and Low power designs


WR75

12.7 to 14.5

0.15

23

23

Low Power


WR90

8.90 to 10.3

0.15

23

23

High and Low power designs


WR112

7.25 to 8.40

0.1

23

23

Low Power


WR137

5.70 to 6.70

0.15

23

23

Low Power


WR229

3.40 to 4.20

0.15

21

21

High Power


WR229

4.40 to 4.90

0.15

23

23

High Power
