DEI1116/DEI1117 收发器DEI

发布时间：2023-04-23 16:49:18     浏览：2370

DEI的DEI1116/DEI1117提供一个标准化的航空设备形式的串行数字数据总线和16位宽的数字数据总线之间的端口。通信接口包括有单通道发射器与8X32位缓冲器，两个单独的接收通道和服务器可编程控制器存储器快速操作选择项。DEI1116/DEI1117收发器通道应用一致，各个通道提供一个直接的通信接口ARINC数据总线。发射器电源电路包括一个8字x32位的缓冲存储器和控制逻辑，接受服务器向发射器载入数据模块。数据模块通过启动发送器全自动传输，并不需要服务器的深化重视。数据在DO（A）/DO（B）输出管脚上以TTL形式传输。信号形式与DEI的ARINC429线路驱动器广泛兼容，有利于连接上ARINC数据总线。DEI1116和DEI1117之间的差异是他们的A429RX输入性能。DEI1116相互连接到A429数据总线信号。DEI1117应用10KΩ的串联电阻。串联电阻器适用执行雷击瞬态保护。


特征

两个接收器和一个发射器

3.3V或5V电源应用

管脚兼容DEI1016、HI3282和HI8282A

环绕检测模式

字节可设置为25位或32位操作

奇偶情况和接收和传输字的形成

8字传输缓冲器

低能耗CMOS

支持多种ARINC协议：429、571、575、706

工作温度选择项：-55/+85°C和-55/+125°C

封装选择项：44LMQFP和44LPLCC

雷击保护选择项：DEI1117在A429输入端应用10KΩ串联电阻器工作。

与DEI1016ARINC429收发器兼容的管脚和软件

属性

工作温度：-55°C-85°C

产品封装形式：44PLCCCG

供电系统范围：3.35

霍尔特外部参考：HI-3282和HI-8282A

其它外部参考Pn：DEI1016

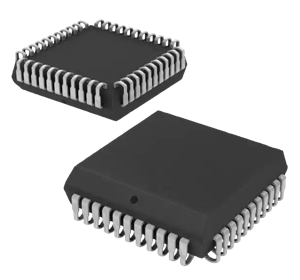

封装描述:44PinPlasticJ-leadChipCarrier

封装形式:表面贴装

JEDEC：MS-018-AC

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括ARINC 429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市开云电竞创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：www.ldteq.com/public/brand/53.html



部分

温度范围

产品封装类型

DEI1116-PES-G

-55°C - 85°C

44 PLCC C G

DEI1116-QES-G

-55°C - 85°C

44 MQFP2 G

DEI1116-QMS-G

-55°C - 125°C

44 MQFP2 G

DEI1117-PES-G

-55°C - 85°C

44 PLCC C G

DEI1117-PMS-G

-55°C - 125°C

44 PLCC C G

DEI1117-QES-G

-55°C - 85°C

44 MQFP2 G

DEI1117-QMS-G

-55°C - 125°C

44 MQFP2 G
