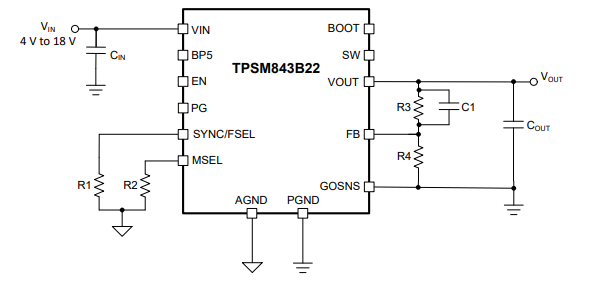

TI德州仪器TPSM843B22是款高效率18V、20A同步降压模块，选用内部补偿的定频高级电流模式(ACM)控制架构，能够在处在FCCM模式长时间运营的同时，形成0.5V至7V的输出电压。TPSM843B22可以提供高效率，且工作时的工作频率高达2.2MHz。TPSM843B22选用6.5mmx7.5mmx4mm超模压封装，特别适合需要小解决方案规格的设计。其它功能包括高精密电压标准、可选择的软启动时间、单调启用至预偏置输出、可选择的电流限制、可调式UVLO（根据EN管脚实现）及其全套故障防护。

特征

?稳固频率、内部补偿高级电流模式(ACM)控制

?集成化6.5mΩ和2mΩMOSFET、电感器及相应无源器件

?4V至18V输入电压范围

?0.5V至7V输出电压范围

?真差分遥感放大器(RSA)

?三种可选择的PWM坡面选择，可协调控制环线性能

?五种可选择的工作频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz

?与一个外部时钟同步

?0.5V，整体温度范围之内电压标准精度为±0.5%?1ms、2ms、4ms和8ms可选择软启动时间

?单调启用至预偏置输出

?可选择的电流限制，兼容20A和16A工作

?具备可调式输入欠压锁定功能的使能端

?电源正常输出监控器

?输出过电压、输出欠压、输入欠压、过电流和高温保护

?-40°C至125°C工作结温范围

?6.5mm×7.5mm×4.0mm、25管脚超模压QFN封装

?无铅（满足RoHS标准）

?与以下器件管脚兼容：16A-TPSM843A26and12A-TPSM843A22

应用

?无线和有线网络基础设施设备

?光纤网络

?测试和测量

?医疗健康和健康保健
