EZ-20-LA-TP半刚性镀锡铜EZ Form

发布时间：2023-06-29 16:54:19 浏览：1410

EZ Form铜护套半刚性LA（低衰减）电缆线具备微孔电解介质，与实心PTFE半刚性电缆相比较，可以实现较低的衰减、较高的操作温度及其较高的温度相位稳定性能。

为防止空气氧化，EZ Form建议把EZ-20-LA-TP保存在原包装中，并把它储存在干燥的温度可控环境里直到应用。

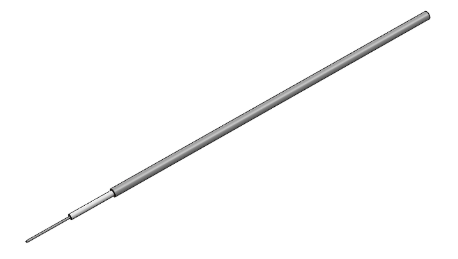

EZ-20-LA-TP 0.023"半刚性镀锡铜外导体，SPCW中心导体，LDPTFE电解介质，低损耗。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市开云电竞创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

Specifications

DIMENSIONS
Center Conductor Diameter	0.0056 in
Dielectric Diameter	0.0170 in
Outer Conductor Diameter	0.0230 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	LD PTFE
Outer Conductor Material	Copper
Outer Conductor Plating Material	Tin
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+225 °C
Inside Bend Radius (Minimum)	0.100 in
Weight	0.10 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	76.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	750 VRMS@ 60 Hz
Continuous Working Voltage	300 VRMS max
Maximum Operating Frequency	250 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	46 db
1.0 GHz	65.3 db
5.0 GHz	146.8 db
10.0 GHz	207.8 db
18.0 GHz	280 db
26.5 GHz	340 db
40.0 GHz	419.5 db
50.0 GHz	470 db
65.0 GHz	537 db
90.0 GHz	634 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	30W
1.0 GHz	21 W
5.0 GHz	9 W
10.0 GHz	7W
18.0 GHz	3.9 W
26.5 GHz	3.2W
40.0 GHz	2.5 W
50.0 GHz	2.2 W
65.0 GHz	1.9 W
90.0 GHz	1.7 W
