EZ-FLEX.47-CU-DS同轴电缆EZ Form

发布时间：2023-08-22 17:02:52 浏览：958

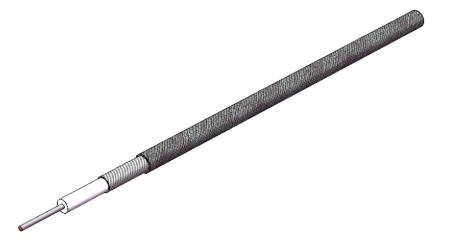

EZ Form同轴电缆EZ-FLEX.47-CU-DS具备0.047"可定型铜锡复合材质，铜箔外导线，SPC中心导线，PTFE电解介质。双屏蔽，无磁性。

EZ-FLEX.47-CU-DS电缆的铜锡复合外导线提供与实芯护线套半刚性同样的100%覆盖率，但能够轻松人工塑造成需要规格尺寸。由于其规格相似，EZ-FLEX.47-CU-DS电缆和标准半刚性电缆连接器同时使用，提供相似的电气特性，而不需要繁杂的设计制造。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市开云电竞创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：https:/brand/78.html

Specifications

DIMENSIONS
Center Conductor Diameter	0.0113 in
Dielectric Diameter	0.0340 in
Outer Conductor Diameter	0.0470 in
MATERIALS
Center Conductor Material	SPC
Dielectric Material	PTFE
Outer Conductor Material	Copper Foil, Copper-Tin Composite
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+200 °C
Inside Bend Radius (Minimum)	1.250 in
Weight	0.47 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±1.5 ?
Velocity of Propagation	70.00%
Shielding Effectiveness	>120 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	800 VRMS max
Maximum Operating Frequency	116 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	23 db
1.0 GHz	32.9 db
5.0 GHz	76.9 db
10.0 GHz	112.2 db
18.0 GHz	156.1 db
26.5 GHz	195 db
40.0 GHz	248.5 db
50.0 GHz	284.2 db
65.0 GHz	333.6 db
90.0 GHz	408.8 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	80 W
1.0 GHz	55 W
5.0 GHz	25 W
10.0 GHz	15 W
18.0 GHz	11 W
26.5 GHz	10W
40.0 GHz	8W
50.0 GHz	7 W
65.0 GHz	6 W
90.0 GHz	5 W
