英飞凌BCR431U低压差线性LED驱动器IC

发布时间：2023-12-28 11:02:01 浏览：719

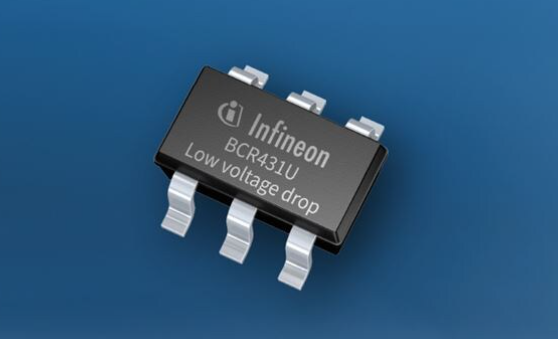

英飞凌的 BCR431U 是一款低压差线性 LED 驱动器 IC，采用小型SOT23-6 封装，它采用内部晶体管和最少的外部元件，易于使用且具有成本效益，并且可以在不连接外部功率晶体管的情况下，独立完成LED 恒定电流的调节和控制。该产品适用于驱动高达 37mA 的LED应用，同时该IC 的可工作电压范围为 6V 到 42V。LED 驱动电流的大小可以通过调整连接在RS 引脚的高阻抗电阻 Rset来实现。在LED 驱动电流为37mA的情况下，IC 内部集成的LED 驱动电路最大压降仅为200mV，这不仅极大地提高了整体系统的效率，还可以提供额外的电压裕度，以补偿 LED 正向电压和电源电压的容差。由于该IC内部集成了智能温度控制电路，所以当BCR431U的结温非常高时，系统会自动降低 LED 驱动电流，这样就减低了系统因为驱动电流过高而导致温升过高的风险。

与现有的 BCR 产品相比，英飞凌的新型 BCR43X 系列具有低压降，可提高 LED 灯带的效率并延长其长度，从而有助于降低安装过程中的成本和工作量。
