Statek双端音叉力传感器

发布时间：2024-01-03 08:57:42 浏览：1651

Statek使用光刻和化学研磨方法设计和制造石英晶体谐振器已有50多年的历史，并应用这种专业知识和能力，现在提供双端音叉(DETF)力传感器，如图1所示。

Statek的DETF力传感器的图片

图1:Statek的DETF力传感器的图片

DETF力传感器的谐振频率是其尺寸、电极结构和施加的力的函数。压缩或拉伸传感器会导致相应的频率变化，如图2所示。一旦校准，测量频率的变化就会得到所施加的力。

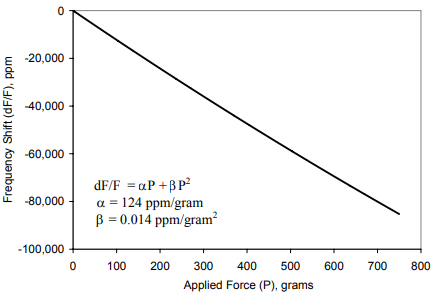

施加力导致频率相应变化的例子

图2:施加力导致频率相应变化的例子

由于DETF力传感器基于频率原理工作，因此它们不受振幅噪声以及传感器频率以外频率的噪声的影响。因此，系统中的信号可以在全振幅下工作，从而避免了通常困扰低电平测量的噪声。

石英力传感器与其他力传感技术相比，具有灵敏度高、体积小、质量低、性能稳定等优点。我们可以定制传感器的尺寸，以适应您的应用。

应用程序：

加速度计，见图3。

压力传感器，见图4。

加速度计的截面

图3:一种加速度计的截面。加速度由两个晶体之间的频率差决定。

压力传感器或刻度原理图

图4:压力传感器或刻度原理图。施加力与频移成正比。

特性：

对施加的力高度敏感的

小尺寸

基于频率原理操作

高信噪比

低老化

专为客户特定的应用
