BNC525六通道数字延迟/脉冲发生器

发布时间：2024-01-24 09:17:07     浏览：914

Berkeley Nucleonics Corporation (BNC)525型是一种突破性的新型便携式脉冲/延迟发生器，以小巧经济的封装提供了全面的功能。其尺寸为7.125英寸 x 5.1英寸 x 1.5英寸，大约相当于一本小书或外置硬盘的大小，是同类产品中通道密度最高的选择。不过，您绝对不会对它的性能、功能或编程选项感到失望。这是一款经济实惠的脉冲/延迟发生器，它并没有以此牺牲性能或功能!

525型可以通过标准USB充电器、笔记本电脑USB端口或便携式电池组供电——这对于经常在旅途中的工程师来说非常方便。525型可以使用其图形用户界面进行控制，该界面消除了笨重的前面板组件，并降低了机械问题的可能性。它具有出色的定时和触发灵活性，包括20MHz的重复频率、4ns的定时分辨率、小于50ps的RMS抖动以及内部或外部触发选项。可以为每个通道选择输出，使用户能够在各种研究项目中触发、门控或脉冲各种设备，满足不同需求。单脉冲、连续、突发、占空比和周期计数都是每个通道可选的功能。同时也支持宽脉冲，宽度范围为10ns至1000s，延迟范围从触发开始到1000s。外部触发信号峰值电压可达30V，宽度最低可达20ns。您还可以选择触发沿的类型-上升沿或下降沿。这款产品对于曾经停产的皮秒脉冲实验室 #PSPL2600C脉冲发生器进行了重大升级。

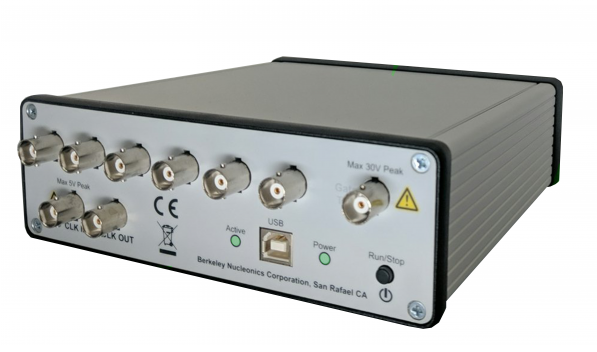

BNC525六通道数字延迟/脉冲发生器

特征:

通道数：6 个独立输出

分辨率：4 ns

宽度/延迟精度：10 ns + 0.0001 x 设置

通道间抖动：< 250 ps RMS

输出脉冲幅度：TTL

电源：标准USB


规格：

内部速率发生器
频率（周期）范围0.001Hz 至 20MHz（1000s 至 50ns）
分辨率和准确性4纳秒
抖动< 50 ps RMS
突发/占空比模式1 至 1,000,000 个脉冲
时基100 MHz，低抖动 PLL
振荡器50 MHz、50 ppm 晶体振荡器
脉冲控制模式内部速率发生器，外部触发/栅极
系统输出模式单次、连续、突发、占空比、循环计数
脉冲和周期计数器32 位
同步更新模式根据命令更新宽度和延迟


脉冲延迟生成
宽度/延迟分辨率4纳秒
宽度范围10 纳秒 - 1000 秒
宽度精度10 ns + 0.0001 x（宽度 + 延迟设置）
延迟范围±1000 秒
延迟精度5 ns +（0.0001 x 延迟设置）
复 用任何或所有通道都可以组合到任何或所有输出。
通道输出模式单脉冲、正常、突发、占空比
通道控制模式内部触发或外部门控。每个通道可以独立设置为任何模式。
抖动（通道到通道）<：250 ps RMS


运输尺寸12x10x5 英寸
装运重量5 磅
