MTI-milliren401系列TCXO温补晶振

发布时间：2024-02-05 12:13:25     浏览：1736

　　MTI-milliren401系列TCXO温补晶振特征:

　　符合 RoHS 标准，在宽温度范围内具有严格的稳定性

　　基于第3个O/T晶体的高频

　　正弦波输出，低相位噪声

　　行业标准 SMD 封装，通过内部微调器进行频率调整

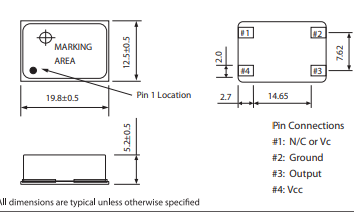

MTI-milliren401系列TCXO温补晶振

相位噪声（最大值，10MHz）

-80 分贝/赫兹10赫兹
-120 分贝/赫兹100赫兹
-135 分贝/赫兹1kHz
-140 分贝/赫兹10 千赫
-150 分贝/赫兹100 千赫
规范
参数可用范围
频率范围45 MHz 至 190 MHz


输入电压 （Vcc）3.3 V ±5% ;5.0 V ±5%;
输入电流最大 30 mA


频率稳定性与温度的关系±0.5 页/分钟;±1 页/分钟;±1.5 页/分钟;±2 页/分钟;±5ppm
温度范围0°C至70°C;-40°C至85°C;0°C至50°C;30°C 至 75°C
标准稳定性±2.5 ppm / -30°C 至 75°C
频率与电压最大 ±0.2 ppm / V ± 5%
频率与负载最大 ±0.2 ppm / 15 pF ±10%
老化±25°C 时每年最大值为 1.0 ppm


输出负载50欧姆
输出波形正弦波
输出电平0 dBm（典型值，3.3V器件）;10 dBm（典型值，5.0V器件）


控制电压 （Vc）Vcc = 5 VDC 时为 2.5±2.0 VDC;Vcc = 3.3 VDC 时为 1.65±1.5 VDC
Vc在Fnom时的可设定性，25°C2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分

相关推荐：

220系列恒温晶振OCXO

222系列恒温晶振OCXO

225系列恒温晶振OCXO

263系列恒温晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌产品信息可咨询开云电竞创展。
