RGC系列DC-DC降压升压转换器TDK

发布时间：2024-03-22 10:56:32 浏览：633

TDK推出额定功率为300W的TDK-Lambda RGC系列加固型非隔离式DC-DC转换器。升压/降压转换器的工作输入电压范围为 9V 至 53V，输出电压可在 9.6V 至 48V 或 5V 至 28V 范围内调节，输出电流高达 12.5A。该系列设计用于恶劣环境应用，包括机器人、AGV(自动导引车)、通信、COTS、工业和便携式电池供电设备。

转换器采用 1/16 砖引脚排列，尺寸为 38.1 x 39.4 x 13.0mm，封装后可提供冲击和振动性能符合MIL-STD-810G标准。五面铝制外壳可降低辐射 EMI，并可将冷却传导冷却到冷板，从而实现无风扇运行。

RGC系列包括两种电压和电流组合，支持 12V、18V、24V、36V 和 48V 电源供电。宽输入和输出电压范围有助于实现一个零件号涵盖多个电压的库存减少计划。效率高达 97%，功率损耗降至最低，使产品能够在外壳温度为 -40°C 至 +115°C 的恶劣环境中运行。

基本功能型号包括输出电压调节引脚、负逻辑远程开关、远程检测、输入欠压、过流和热保护。全功能型号配备电源良好信号、电流监控和同步工作频率的能力，以最大限度地降低系统噪声。

所有型号均带有低电压和 RoHS 指令的 CE 和 UKCA 标志，并按照 IEC/UL/CSA/EN 62368-1 安全标准设计。评估板可用于快速简便的测试。

主要应用

? 恶劣环境，包括机器人、AVG(自动导引车)、通信、COTS、工业和便携式电池供电设备。

主要特点和优势

? 高效率(高达97%)

? 高达 9 至 53V 输入和 5 至 48V 输出

? 高达 300W 和 12.5A 输出

? 基本版和全功能版

? 降压-升压拓扑结构，可在输入变化时保持输出调节

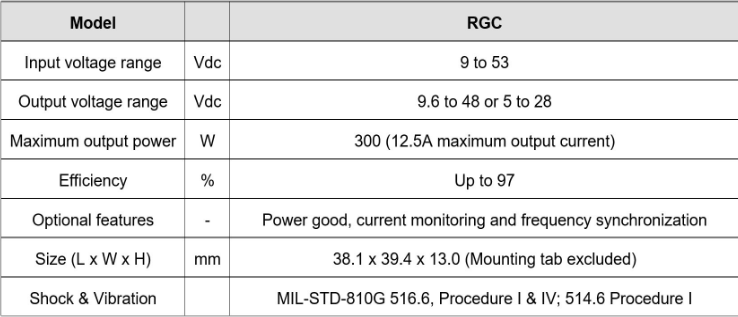

规格参数：

产品型号：

Part No.	Series	Package / Mounting	Maximum Output Power / W	Nominal Input Voltage[DC] / Vdc	Input Voltage Range[DC] / Vdc	Number of Outputs	Output Voltage Range[DC] / Vdc	Maximum Output Current / A
RGC4W300W008A-001	RGC	PCB mount	300	24/48	9 to 53	1	5 to 28	8
RGC4W300W008A-003	RGC	PCB mount	300	24/48	9 to 53	1	5 to 28	8
RGC4W300W012A-001	RGC	PCB mount	300	24/48	9 to 53	1	9.6 to 48	12.5
RGC4W300W012A-003	RGC	PCB mount	300	24/48	9 to 53	1	9.6 to 48	12.5
