如何选择EMI电源滤波器？

发布时间：2024-06-05 09:04:01     浏览：1961

　　在现代电子系统中，开关模式电源因其高效率和紧凑的设计而广受欢迎。然而，这些电源在运行过程中会产生电磁干扰(EMI)，这可能会影响系统的性能并违反监管标准。为了解决这一问题，选择合适的EMI电源滤波器至关重要。本文将指导您如何为您的系统选择最佳的EMI滤波器。

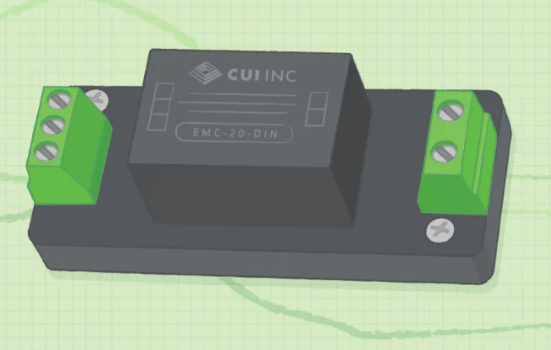

如何选择EMI电源滤波器？

　　 EMI和电磁兼容性背景：

　　电磁兼容性(EMC)是指电子设备在电磁环境中正常工作的能力，同时不会对其他设备造成不可接受的干扰。EMC问题通常涉及三个主要组成部分：噪声源、路径和受体。

　　-噪声源：可能包括电源、微处理器、视频驱动器等设备。

　　-路径：噪声可以通过辐射或传导路径传播。

　　-受体：任何可能受到噪声影响的设备。

　　监管机构通常会分别测试传导和辐射的电磁辐射，并设定相应的限制。

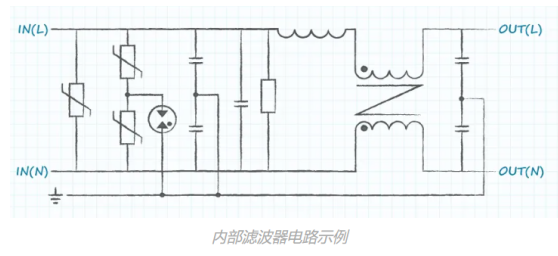

　　EMI滤波器和系统要求：

　　在选择EMI滤波器时，首先要确保它满足系统的基本电气要求：

　　- 额定电压：滤波器能承受的最大输入电压。

　　- 隔离电压：输入线和地线/机架接地之间的隔离额定值。

　　- 额定电流：在指定工作温度范围内通过滤波器的最大电流。

　　- 工作温度：设备能运行的最大温度范围。

　　- 漏电电流：流过地线/机架接地的电流，需符合安全标准。


　　EMI滤波特性：

　　选择符合系统工作条件的滤波器后，应评审其滤波特性。数据表中的插入损耗图是评估滤波器性能的关键工具。插入损耗表示信号在滤波器输入和输出之间的衰减程度，通常以分贝(dB)为单位。

　　- 共模损耗：适用于抑制同时出现在两条线路上的噪声。

　　- 差模损耗：适用于抑制仅出现在一条线路上的噪声。

　　插入损耗的计算公式为：

　　插入损耗(dB) = 20Log 10(未过滤信号/已过滤信号) 　　或  　　已过滤信号(dB) = 未过滤信号(dB) - 插入损耗(dB)


　　结论

　　选择合适的EMI电源滤波器是确保电子系统符合电磁兼容性标准的关键步骤。通过理解系统的EMC需求、滤波器的电气要求以及滤波特性，工程师可以有效地减少系统中的电磁干扰，确保系统的稳定运行和符合法规要求。在选择滤波器时，务必考虑所有相关参数，并参考制造商提供的数据表和测试报告，以确保所选滤波器能够满足特定应用的需求。
