DEI1188-SES 8通道分立数字接口IC

发布时间：2024-06-21 09:19:52 浏览：1407

　　DEI1188-SES 是一款专为航空电子系统设计的 8 通道分立数字接口集成电路(IC)。该芯片采用了 HV DIMOS 技术，能够检测并转换常见的八个 GND/OPEN 离散信号为串行逻辑数据。以下是该 IC 的主要特点和功能：

　　主要特点：

　　1. 8 个离散输入：能够检测 GND/OPEN 离散信号。

　　2. 输入阈值和迟滞：满足 Airbus ABD0100H 规范，输入阈值为 4.5 V / 10.5 V，迟滞为 3V。

　　3. 输入电流：1 mA，有助于防止继电器触点干。

　　4. 内部隔离二极管：提供额外的保护。

　　5. 雷电瞬态抗扰度：通过在输入端使用外部串联 3 kΩ 电阻器和添加 TVS 器件，能够满足 DO160、第 22 节 3 级及更高级别的雷电瞬态抗扰度要求。

　　6. 串行 I/O 接口：与串行外设接口(SPI)兼容，支持 TTL/CMOS 兼容输入和三态输出。

　　7. 数据速率：最高可达 10 MHz。

　　8. 电源电压：逻辑电源电压(VCC)为 3.3V +/-5%，模拟电源电压(VDD)为 12.0V 至 16.5V。

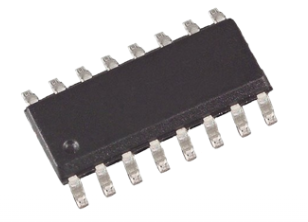

　　9. 封装：16L SOIC EP封装。

　　应用：

　　航空电子系统：DEI1188-SES 特别适用于需要高抗扰度和可靠数字接口的航空电子设备。

　　雷电瞬态保护：通过其设计，该 IC 能够有效抵御雷电引起的瞬变，满足 DO160E 第 22 节 Cat A3 和 B3 以及波形 5A 至 500 V 的要求。
