CXOLHT高温晶体振荡器16kHz-50MHz STATEK

发布时间：2024-09-13 08:59:11     浏览：678

　　STATEK CXOLHT振荡器16kHz-50MHz 是一款专为高温应用设计的高性能石英晶体振荡器。


　　特点

　　快速启动：启动时间仅为4.0 ms。

　　高冲击抗扰度：HG类型可达100,000 g。

　　高温稳定性：高达200°C的温度稳定性。

　　超低功耗：在基准32.768 kHz时，功耗小于20 ?A。

　　低老化：确保长期稳定性。

　　封装：采用3.2 x 1.5 mm密封陶瓷包装。

　　应用

　　高温、工业及航空电子设备

　　井下仪器

　　地下钻探工具

　　地热

　　测井钻孔工具(MWD)

　　封装尺寸

　　封装采用3.2x1.5mm密封陶瓷尺寸。

　　规格参数:

Frequency16.384 kHz32.768 kHz4 MHz16 MHz
Supply  Voltage?2.5Vto 3.3 V±10%
Calibration  Tolerance?±100 ppm to ±20 ppm
Frequency-Temperature
Stability?,4		±150 ppm to ±125 ppm(25℃ to 150°℃)
±175 ppm to±150 ppm(25℃ to 175℃)
±200 ppm to±175 ppm(25℃ to 200℃)
Typical Supply Current2.5 V
15.4 μA		3.3 V
16.0 μA		2.5 V
9.0 μA		3.3 V
8.2 μA		2.5 V
0.7 mA		3.3 V
1.0 mA		2.5 V
1.3 mA		3.3 V
1.9 mA
Typical Static Current (μA)2.5 V
1.3		3.3 V
1.7		2.5 V
1.3		3.3 V
1.8		2.5V
0.7		3.3 V
1.0		2.5 V
0.7		3.3 V
1.0
Output Load (CMOs)15 pF
Start-up Time,Max(ms)4.0 8.0 5.0
Rise/Fall Time,Max(ns)12.0 5.0
Duty Cycle45%MIN     55%MAX
Aging,First Year,Max±5 ppm @25℃
Shock SurvivalSTD:5,000 g,0.3 ms,1/2 sine
HG:up to 100,000 g,0.5 ms,1/2 sine
Vibration  Survival?20 g,10-2,000 Hz swept sine
Operating Temperature Range4-55℃ to+200℃
Storage Temperature Range4-55°C to +125°℃
Max Process Temperature260℃ for 20 seconds
Max Supply VoltageVpp-0.3 V to 4.0V
Moisture Sensitivity Level (MSL)This product is hermetically sealed and is not moisture sensitive


相关推荐：

Statek高温高冲击引线振荡器

Statek小型石英晶体振荡器

Statek超小型表面贴装石英晶体频率10kHz~250MHz

Statek TS1/TS4温度传感器频率160~350kHz

Statek HGXOHT工业高冲击高温晶体振荡器

更多Statek晶振相关产品信息可咨询开云电竞创展。

上一篇: MYMGK00506ERSR非隔离式DC-DC电源模块Murata村田

下一篇: MTI-Milliren 230系列OCXO恒温晶振

推荐资讯

  • INRCORE高频巴伦适配器转换器
    INRCORE高频巴伦适配器转换器 2024-01-03 09:32:37

    HFB050078，HFB050100，HFB050150，HFB075100A，HFB075100B，HFB075100D，HFB3G075100A，HFB3G075100B，HFB3G075150A，HFB3G075150B，HFB3GL075100A，HFB3GL075100B，HFB3GL075150A，HFB3GL075150B，HFBL075100A，HFBL075100B，HFBM075100B，HFBM075100C，HFBM075100S，TA-0501003G，TA-0501003GNL，TA-0750753G，TA-0750753GNL，TA-0751003G，TA-0751003GNL，TA-0751503G，TA-0751503GNL，TA-1001003G，TA-1001003GNL，T-050078，T-050100，T-050150，T-075100

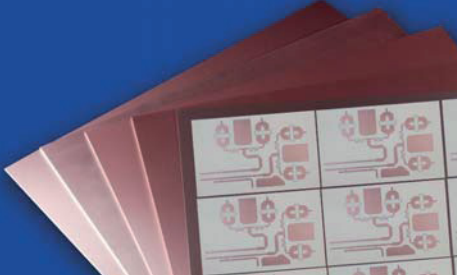

  • AD250C? 层压板Rogers
