WYO222MCMBF0KR陶瓷圆盘高频电容器VISHAY

发布时间：2024-09-29 10:06:08 浏览：668

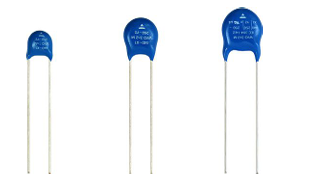

　　WYO222MCMBF0KR是一款由VISHAY生产的单层陶瓷电容器。该电容器由两面镀银的陶瓷盘构成，这种设计有助于提高电容器的导电性能和可靠性。连接引线采用直径为0.6毫米的镀锡铜线，这种材料的选择确保了良好的电气连接和耐腐蚀性。

　　电容器提供直线或扭结引线两种形式，引线间距可选择5.0mm或7.5mm，以适应不同的安装需求。外部的涂层采用符合UL 94 V-0标准的蓝色阻燃环氧树脂，这种材料不仅提供了良好的机械保护，还确保了电容器在高温或火灾情况下的安全性。

　　在特性方面，WYO222MCMBF0KR符合IEC 60384-14标准，具有高可靠性、宽范围的电容值和多种引线风格。它是一种单层交流圆盘安全电容器，适用于多种应用场景，包括X1和Y2类别的行对行滤波、线对地滤波、EMI/RFI抑制和滤波，以及主辅耦合(SMPS)。

　　电容范围从1.0 nF到12 nF，电容公差为±20%。在500 VDC电压下，绝缘电阻至少为6000 MΩ(60秒)。额定电压根据应用类别不同而有所区别，X1类为440 VAC, 50 Hz，而Y2类为250 VAC, 50 Hz。测试电压包括2500 VAC, 50 Hz, 2秒的组件测试，以及1500 VAC, 50 Hz, 60秒的随机抽样测试和2000 VAC, 60 Hz, 60秒的耐电压涂层测试。

规格参数：

CAPACITANCE C (pF)	CAPACITANCE TOLERANCE	B0DY DIAMETER DMAx. (mm)	B0DY THICKNESs SMax. (mm)	LEAD SPACING (1) F(mm) ±1 mm	LEAD DIAMETEB( 1 d (mm) ±0.05 mm	WIDTH(1 V(mm) ±0.5 mm	PART NUMBER
CAPACITANCE C (pF)	CAPACITANCE TOLERANCE	B0DY DIAMETER DMAx. (mm)	B0DY THICKNESs SMax. (mm)	LEAD SPACING (1) F(mm) ±1 mm	LEAD DIAMETEB( 1 d (mm) ±0.05 mm	WIDTH(1 V(mm) ±0.5 mm	MISSING DIGITS SEE ORDERING cODE BELOW
1000	±20 %	6.5	4.5	5.0	0.6	1.4	WYO102#CM###KR
1500		8.0					WYO152#CM###KR
1800		8.0					WYO182#CM##KB
2200		9.0					WYO222#CM###KR
2500		9.0					WYO252#CM###KR
3300		11.0		7.5			WY0332#CM###KR
4700		12.5					WYO472#CM###KR
5000		12.5					WYO502#CM###KR
6800		17.0				1.6	WYO682#CM###KR
8200		17.0					WYO822#CM###KR
10000		21.0					WYO103#CM###KR
12000		21.0					WYO123#CM###KR
