Linear Systems J174,J175,J176,J177小型DFN封装P通道JFET开关

发布时间：2024-10-14 09:28:38     浏览：791

　　Linear Systems的J174、J175、J176、J177是一系列小型DFN封装的P沟道JFET开关，它们以其低导通电阻和低工作电流而受到市场的青睐。这些开关是Fairchild和Siliconix-Vishay零件系列的直接替代品，非常适合需要低电阻和低工作电流的开关应用。它们提供了多种封装选项，包括DFN 8L RoHS、TO-92 3L RoHS、SOT-23 3L RoHS封装，以及裸片形式，以满足不同的电路设计需求。

Linear Systems J174,J175,J176,J177小型DFN封装P通道JFET开关

　　产品特点：

　　1. 替代SILICONIX J/SST174系列。

　　2. 低导通电阻(rDS(on) ≤ 85Ω)。

　　3. 低栅极开启电流(ID(off) = 10pA)。

　　绝对最大额定值：

　　存储温度：-55°C至+150°C。

　　结温工作温度：-55°C至+135°C。

　　最大连续功耗：350mW。

　　最大栅极电流：IG = -50mA。

　　最大电压：

　　- 栅极到漏极电压(VGDS)：30V。

　　- 栅极到源极电压(VGSS)：30V。

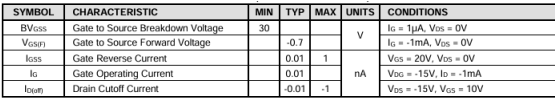

　　电气特性(@25°C)：　　

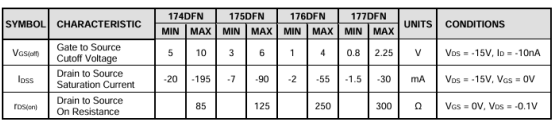

　　特定电气特性(@25°C)：　


　　开关特性：

　　开启时间(td(on))：10ns。

　　开启上升时间(tr)：15ns。

　　关闭时间(td(off))：10ns。

　　关闭下降时间(t)：20ns。

　　这些开关特性确保了快速的开关响应，适合高速应用。

　　开关电路参数：

　　提供了不同型号的供电电压(VDD)、栅极电压(VGG)、负载电阻(RL)和栅极电阻(RG)的参数，以便于设计合适的驱动电路。

　　封装信息：

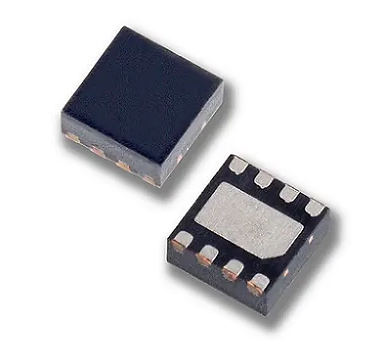

　　8引脚DFN封装提供了紧凑的尺寸和引脚布局，适合空间受限的应用场合。

相关推荐：

JFET双通道放大器Linear Systems

JFET单通道放大器Linear Systems

开云电竞创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
