Connor-Winfield PB223低抖动LVPECL时钟振荡器

Connor-Winfield PB223低抖动LVPECL时钟振荡器

发布时间：2025-01-08 08:42:17 浏览：568

　　Connor-Winfield PBxxx系列是5.0x7.0mm的表面贴装，LVPECL输出逻辑，固定频率晶体控制振荡器(XO)，适用于需要紧密频率稳定性、宽温度范围和非常低抖动的应用。该系列在3.3V供电电压下工作，提供LVPECL差分输出，并具有使能/禁用功能。

Connor-Winfield PB223低抖动LVPECL时钟振荡器

　　操作规格：

　　输出频率：122.88 - 170 MHz。

　　总频率容差：

　　PBx43：-20~20ppm

　　PBx13：-25~25ppm

　　PBx23：-50~50ppm

　　PBx33：-100~100ppm

　　操作温度范围：

　　PB1x3：0~70℃

　　PB2x3：-40~85℃

　　PB3x3：0~85℃

　　PB4x3：-20~70℃

　　频率与供电电压的关系：±0.5 ppm。

　　供电电压：3.135 - 3.465 Vdc。

　　供电电流：40 - 50 mA。

　　抖动：

　　周期抖动：-3.0到5.0 ps RMS。

　　积分相位抖动：0.06到0.1 ps RMS。

　　启动时间：2 ms。

　　绝对最大额定值：

　　存储温度：-55 - 125°C。

　　供电电压：-0.5 - 4.6 Vdc。

　　输入电压：-0.5 - Vcc + 0.5 Vdc。

　　特性：

　　5x7mm表面贴装封装。

　　3.3Vdc操作。

　　LVPECL差分输出。

　　频率稳定性：±20 ppm, ±25 ppm, ±50 ppm, ±100 ppm。

　　温度范围：0到70°C, -40到85°C, 0到85°C, -20到70°C。

　　低抖动：<0.1ps RMS。

　　三态使能/禁用功能。

　　胶带和卷轴包装。

　　RoHS合规/无铅。

　　应用：

　　40GB以太网和100GB以太网参考时钟。

　　高速数据转换，ADC，DAC光纤通道存储区域网络，SAN。

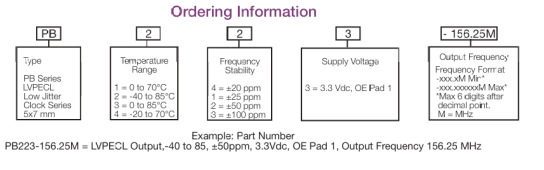

　　订购指南：

相关推荐：

供应Connor-Winfield温度补偿晶体振荡器TCXO

供应Connor-Winfield压控温度补偿晶体振荡器VCTCXO

供应Connor-Winfield压控晶体振荡器VCXO

供应Connor-Winfield恒温晶体振荡器OCXO

供应Connor-Winfield压控恒温晶体振荡器VCOCXO

供应Connor-Winfield时钟同步发生器

供应Connor-Winfield频率转换模块

更多Connor-Winfield晶振产品可咨询开云电竞创展。
