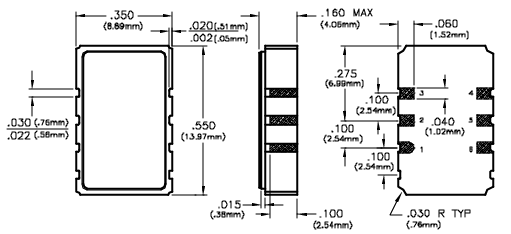

Connor-Winfield VSM61/VSM62/VSM64 6引脚表面贴装VCXO

发布时间：2025-02-02 10:01:38 浏览：538

　Connor-Winfield 6引脚表面贴装VCXO提供三种型号，分别为VSM61**#、VSM62**#和VSM64**#，每种型号具有不同的频率稳定性和中心频率范围：

　　VSM61#：中心频率范围2MHz至100MHz，频率稳定性±25ppm(包括因工作温度变化引起的频率变化)。

　　VSM62#：中心频率范围2MHz至100MHz，频率稳定性±50ppm。

　　VSM64#：中心频率范围2MHz至100MHz，频率稳定性±20ppm。

　　主要特点

　　老化稳定性：10年老化变化±10ppm。

　　温度范围：工作温度范围为-40°C至+85°C。

　　波形输出：CMOS方波，TTL兼容。

　　负载：最大25pF。

　　电压：最小4.5V，最大0.5V。

　　输出电流：最大16mA。

　　占空比：最大40/60%，测量于2.5V直流。

　　上升/下降时间：最大5ns。

　　抖动：最大5ps RMS(10Hz至20MHz)，最大1ps RMS(12kHz至20MHz)。

　　单边带相位噪声：典型值-95dBc/Hz @ 100Hz，-135dBc/Hz @ 10kHz。

　　频率控制：控制电压范围0.5至4.5V直流。

　　可拉性选项：最小±75ppm(型号15)，最小±100ppm(型号22，仅适用于80MHz)。

　　控制电压：2.5V直流±0.5V直流。

　　斜率：正向。

　　单调线性度：< ±10%。

　　输入阻抗：50kΩ。

　　调制带宽：3dB截止频率为10kHz(典型值)。

　　输出上升/下降时间：最大100ns。

　　输入使能：最小2.0V，输出激活。

　　输入禁用：最大0.8V，输出高阻抗。

　　电源电压：+5V直流±5%。

　　电源电流：最大60mA。
