Glenair MWDM2L-25USP1连接器

发布时间：2025-07-16 08:41:53     浏览：39

　　Glenair MWDM2L系列Micro-D Connector Saver微小型连接器保护器，用于保护设备连接器，防止插拔磨损，延长使用寿命，适用于测试设备和太空级仪器等。

Glenair MWDM2L-25USP1连接器

　　型号：


SizePart NumberA Max.B  C Max.  D Max.  E Max.FHJMax.K Max
In.mm.In.
±.003		mm.
±0.08		In.mm.In.mm.In.mm.In.
±.003		mm.
±0.08		In.
±.003		mm
±.08		In.mm.In.mm.
9 MWDM2L-9USP1.785 19.94 565 14.35 .400 10.16 .250 6.35 308 7.82 .195 4.95 .183 4.65 .333 8.46 .184 4.67
15 MWDM2L-15USP1.935 23.75 715 18.16 .551 14.00 .250 6.35 .308 7.82 .195 4.95 .183 4.65 .483 12.27 .184 4.67
21 MWDM2L-21USP11.085 27.56 865 21.97 .701 17.81 .250 6.35 .308 7.82 .195 4.95 .183 4.65 .633 16.08 .184 4.67
25 MWDM2L-25USP11.185 30.01 965 24.51 .801 20.35 .250 6.35 308 7.82 .195 4.95 .183 4.65 .733 18.62 .184 4.67
31 MWDM2L-31USP11.335 33.91 1.115 28.32 .951 24.16 .250 6.35 .308 7.82 .195 4.95 .183 4.65 .883 22.43 .184 4.67
37 MWDM2L-37USP11.485 37.72 1.265 32.13 1.101 27.96 .250 6.35 308 7.82 .195 4.95 .183 4.65 1.033 26.24 .184 4.67
51 MWDM2L-51USP11.435 36.45 1.215 30.86 1.051 26.70 .296 7.52 351 8.92 .195 4.95 .183 4.65 .983 24.97 .228 5.79
51-2MWDM2L-51-2USP11.835 46.61 1.615 41.02 1.450 36.83 .250 6.35 308 7.82 .195 4.95 .183 4.65 1.384 35.15 184 4.67
67 MWDM2L-67USP12.235 56.77 2.015 51.18 1.850 46.99 250 6.35 .308 7.82 .195 4.95 .183 4.65 1.784 45.31 .184 4.67
69 MWDM2L-69USP11.735 44.07 1.515 38.48 1.350 34.29 .296 7.52 351 8.92 .195 4.95 .183 4.65 1.284 32.61 228 5.79
75 MWDM2L-75USP12.080 52.80 1.705 43.30 1.450 36.80 .296 7.52 .351 8.92 .195 4.95 .183 4.65 1.384 35.20 .228 5.79
100 MWDM2L-100USP12.170 55.12 1.800 45.72 1.451 36.86 333 8.46 .394 10.01 .195 4.95 .183 4.65 1.383 35.13 .270 6.86
130 MWDM2L-130USP12.520 64.00 2.160 54.86 1.795 45.60 .333 8.46 .394 10.01 .195 4.95 .183 4.65 1.735 44.07 .270 6.86


　　产品特点

　　一体化铝制外壳，坚固耐用，具备电磁干扰(EMI)保护。

　　TwistPin接触点，锁定装置防止松动，确保连接稳定。

　　紧凑设计，减少对连接器的应力，降低损坏风险。

　　多种规格(9、15、21、25、31、37、51、75、100、130针)可选，现货供应。

　　材料与表面处理

　　外壳：6061-T6铝合金，电镀无电解镍。

　　接触点：金镀铜合金。

　　封装：环氧树脂。

　　绝缘体：玻璃填充LCP。

　　紧固件：300系列不锈钢，钝化处理。

Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市开云电竞创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。

上一篇: Wi2Wi FV3-T-25000X-C-C-D-3-R-X超小型压控晶体振荡器(VCXO)

下一篇: Microsemi 1N5333B-1N5388B系列5W齐纳二极管

推荐资讯

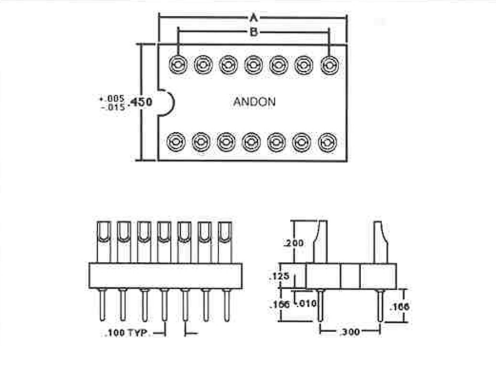

  • ANDON 200'C封闭式框架组件适配器插座
