TPSM13604H降压模块（集成电感器）TI 德州仪器

TPSM13604H降压模块（集成电感器）TI 德州仪器

发布时间：2022-06-29 17:01:37 浏览：1129

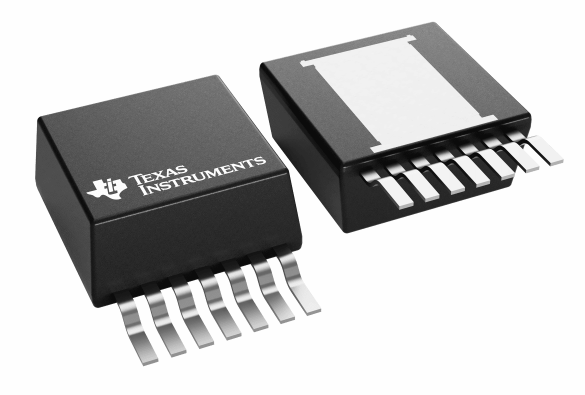

TPSM13604H SIMPLE SWITCHER电源模块是有利于应用的降压式DC/DC解决方案，它能够在低开关频率下驱使高至4A的负载，并具备良好的功率转换效率、线路和负载调节及其控制精度。TPSM13604H选用创新性封装，可增强热性能，兼容人工或机焊。

TPSM13604H兼容5V至36V输入电压轨范围，可提供低至3V的高精度可调式输出电压。TPSM13604H只需要3个外部变阻器和四个外部电容器就能完成电源模块解决方案。TPSM13604H设计安全可靠、沉着稳健，具备以下保障作用：热停机、输入欠压锁定、输出过电压保护、过流保护、输出限流和预偏置输出启动作用。单个变阻器可将开关频率调整至700kHz。

特性

?集成化屏蔽式电感器

?简易的PCB布局

?选用外部软启动和高精密使能端实现灵活性启动排序

?避免浪涌电压

?输入UVLO和输出过流保护

?-40°C至125°C的结温范围

?有利于组装和制作的单个外露焊层和标准管脚分配

?低输出电压纹波

?管脚对管脚兼容系列：

–LMZ14203/LMZ14202/LMZ14201（最大42V，3A、2A、1A)

–LMZ12003/LMZ12002/LMZ12001（最大20V，3A、2A、1A)

?电气标准

–输出电流高至4A

–输入电压范围：5V至36V

–输出电压范围：3V至16V

–效率高达97%

?性能优势

–高效率合理有效减少系统形成的热量

–低辐射EMI（经EN55022B类标准检测）

–不需要补偿

–低封装热阻

?EN55022:2006，+A1:2007，FCC部分15子部分B:2007

应用

?检测和测量；

?工厂自动化和调节；

?航空航天和国防科技；

?通用型电源模块；
